一、实验要求

  ARM Cortex-M3微处理器使用端口GPIOA控制一片七段数码管（共阳极），按键K连接GPIOA15管脚。
  实现下述功能：使用查询方式查询按键状态，当按键打开时， GPIOA15管脚为“0” ，数码管显示0；当按键闭合时，GPIOA15管脚为“1”，数码管显示自己的学号，每隔1秒显示1位，显示结束后，数码管灯关闭。

二、实现流程

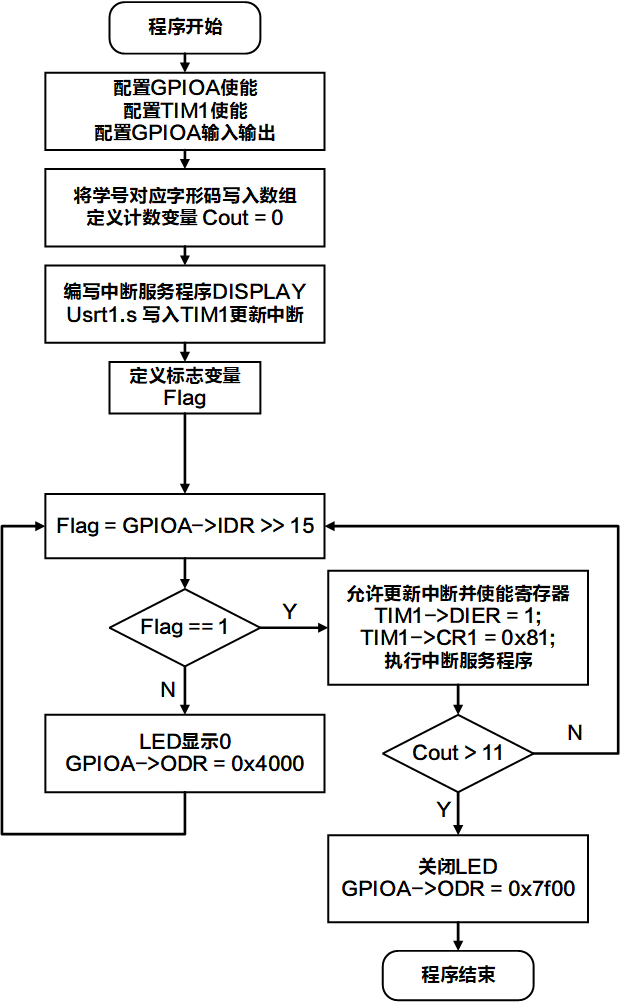

流程图

三、实验代码

3.1 写入中断向量

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
	AREA RESET,CODE
	EXPORT __Vectors
	EXPORT Reset_Handler
__Vectors
	DCD __initial_sp
	DCD Reset_Handler
	SPACE 39*4
	IMPORT DISPLAY
	DCD DISPLAY
Reset_Handler PROC
	IMPORT main
	ldr r1,=main
	bx r1
	B .
	ENDP

   NOP

	AREA STACK,DATA
	SPACE 0x100
__initial_sp

	END

3.2 程序代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
#include "usrt1.h"

void INIT()
{
	//使能GPIOA
	RCC->APB2ENR = 1 << 2;
	//使能TIM1
	RCC->APB2ENR = 1 << 11;
	//配置GPIOA的输入输出模式
	//PA15为上拉/下拉输入模式
	//PA8-14为输出模式
 	GPIOA->CRH = 0x43333333;
	//f=8M/(7999+1)=1kHz；
	TIM1->PSC = 7999;
	//自动重装载寄存器值为999
	TIM1->ARR = 999;
	NVIC->ISER[0] = 0x1 << 25;
}
//计数变量
int Cout = 0;

//学号直接定义在数组中
//假设数码管为共阳七段数码管，而输出为GPIOA8-14,一共7个管脚
//字形码对应为  0-0x40  1-0x79  2-0x24  3-0x30  4-0x19
//              5-0x12  6-0x02  7-0x78  8-0x00  9-0x10
//自己的学号为21009102029
int NUM[11];
void NUM_INIT()
{
	NUM[0] = 0x2400;	//2
	NUM[1] = 0x7900;	//1
	NUM[2] = 0x4000;	//0
	NUM[3] = 0x4000;	//0
	NUM[4] = 0x1000;	//9
	NUM[5] = 0x7900;	//1
	NUM[6] = 0x4000;	//0
	NUM[7] = 0x2400;	//2
	NUM[8] = 0x4000;	//0
	NUM[9] = 0x2400;	//2
	NUM[10] = 0x1000; //9
}

void DISPLAY()
{
	//状态寄存器清零
	TIM1->SR = 0;
	//输出学号
	GPIOA->ODR = NUM[Cout];
	Cout++;
}

int main()
{
	//输入标志变量
	int Flag;

	//程序初始化
	INIT();
	NUM_INIT();
	while(1)
	{
		//将PA15的值传递到Flag
		Flag = GPIOA->IDR >> 15;
		//显示为0
		if(Flag == 1)
		{
			//允许更新中断并使能计数器
			TIM1->DIER = 1;
			TIM1->CR1 = 0x81;
			//不显示
			if(Cout > 11)
				GPIOA->ODR = 0x7f00;
		}
		else
			GPIOA->ODR = 0x4000;
	}
}

四、代码演示

点此查看视频
